Manual do usuário do cortador a laser de fibra - Reparando anomalias da máquina

Máquinas de corte a laser de fibra são ferramentas de precisão essenciais para a fabricação industrial, mas mesmo os melhores equipamentos enfrentarão desafios técnicos. Problemas comuns: desligamentos inesperados do laser, alarmes do motor Yaskawa ou erros do servo do eixo X podem interromper a produção e impactar a eficiência. Entender como solucionar esses problemas rapidamente é fundamental para minimizar o tempo de inatividade e manter a continuidade operacional.

Este guia aborda problemas frequentes de pós-venda, incluindo falhas repentinas no laser, problemas de conectividade do encoder, alarmes de servo e interferência de ruído. Seja com um cabeçote de laser com defeito, falhas na fiação do encoder ou erros no servodrive, nossas soluções passo a passo foram projetadas para ajudar os técnicos a diagnosticar e resolver problemas de forma eficaz. Utilizando software de monitoramento, inspecionando componentes de hardware e seguindo protocolos sistemáticos de solução de problemas, os usuários podem restaurar a funcionalidade da máquina com confiança.

1. O laser da máquina de corte de metal a laser está desligado agora. Ele começou bem e de repente parou. O que podemos fazer sobre isso?

Solução

(1) Verifique se o laser possui um alarme. Você pode observar o status do laser no indicador de status do laser. Em caso de alarme, conecte o software de monitoramento do laser para observar as informações do alarme e resolver o problema.

(2)  Use a máquina de corte a laser de metal Software de monitoramento para monitorar o status operacional do laser. Verifique a página de registro do laser. Ao operar o software de corte para controlar o gate de luz, a luz vermelha e o disparo pontual corresponderão a alguns dos feedbacks de status do laser. Quando não houver feedback de sinal, é necessário verificar se a correspondência da linha de controle do laser está correta.

(3) Sem luz vermelha no cabeçote do laser, verifique o status do laser e se a luz vermelha deve ser ligada. Se o status do laser estiver normal, desligue o botão START do laser e verifique se a lente de proteção do cabeçote do laser está contaminada ou se a luz vermelha pode ser observada no espelho de proteção. Se não houver luz vermelha, o cabeçote do laser ou a fibra da máquina de corte a laser de metal estão seriamente danificados. Se a luz vermelha for visível, é necessário confirmar se não há problemas com a lente de proteção de foco. Se a luz vermelha não for visível, é necessário separar o cabeçote do laser e a fibra para observar o grau de dano, verificar e retornar para reparo!

2. Como resolver o alarme do motor Yaskawa do cortador a laser de fibra

As causas são:

Mau contato da porta de conexão do encoder ou fiação incorreta do plugue.

2. O cabo do encoder está rompido, em curto-circuito ou está sendo utilizado um cabo com impedância acima da especificada.

Corrosão causada por temperatura, umidade ou gás; curto-circuito causado por gotas de água ou óleo de corte; mau contato do plugue causado por vibração.

3. Mau funcionamento devido a interferência de ruído.

4. Falha do servo.

Solução:

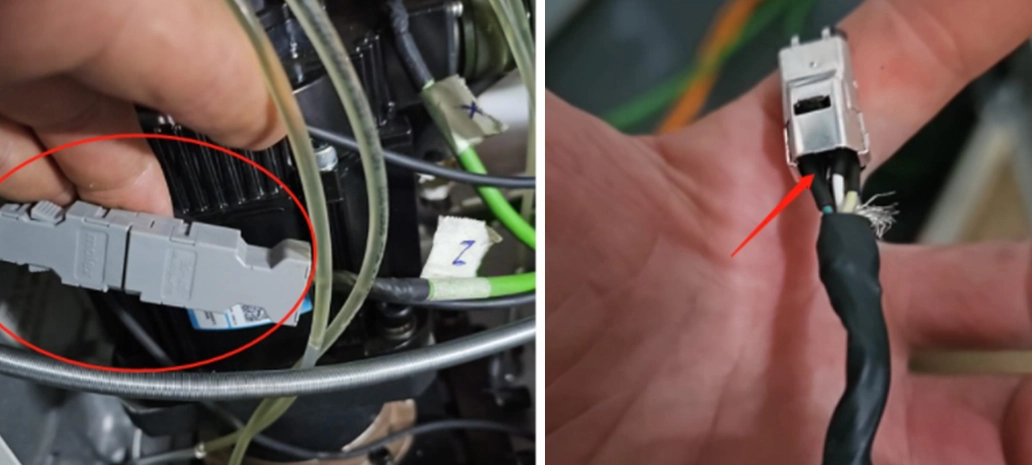

1. Insira o plugue do codificador novamente para confirmar a fiação do codificador.

2. Verifique se o cabo do codificador do cortador a laser de fibra está rompido e se a linha de soldagem do plugue está firme. Você pode conectar o servomotor a outro servomotor. Após ligar a energia, se o alarme não disparar, é possível que o servomotor esteja danificado. Se o alarme persistir, pode ser que o motor da máquina de corte a laser de metal ou o fio do codificador estejam danificados.

3. Como resolver o alarme do servo do eixo X do cortador a laser de metal

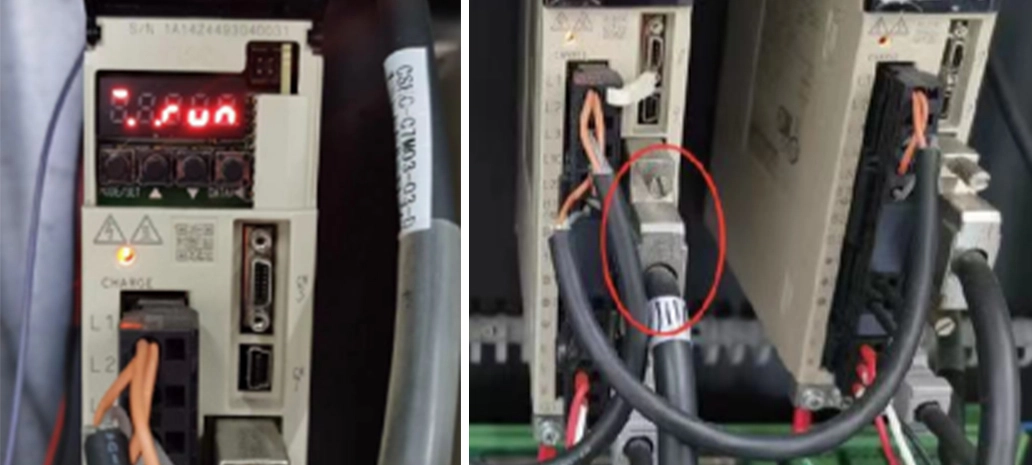

1. Há um código de alarme no servoconversor. Verifique o código de alarme e verifique de acordo com o manual.

2. Se não houver código de alarme no servoconversor, inicialize-o e reinicie os parâmetros.

Se, ao inserir novamente os parâmetros da máquina de corte a laser de fibra, o alarme persistir, troque o servoconversor. Se o alarme desaparecer, o problema está na linha do servoconversor.

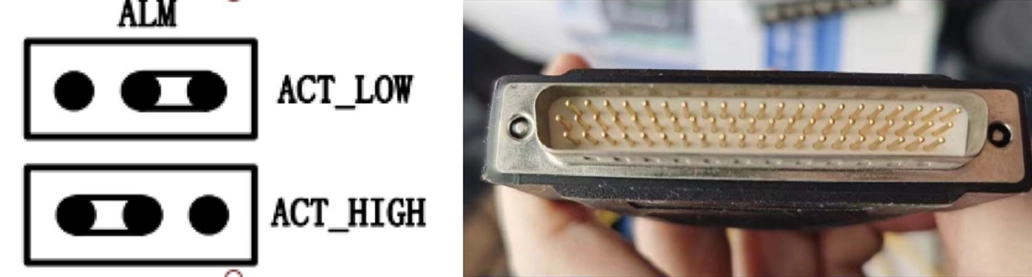

Se o cabo do servoconversor de substituição ainda apresentar alarme, verifique se a posição do jumper na interface do cabo do servoconversor correspondente está em nível baixo. O nível baixo é considerado normal.

Se o alarme persistir, verifique se a agulha do fio de 62 núcleos está normal, substitua o fio de 62 núcleos por outro para testar, se a agulha estiver normal ou substitua o fio de 62 núcleos, ainda houver um alarme, você precisará retornar à fábrica para reparo.
