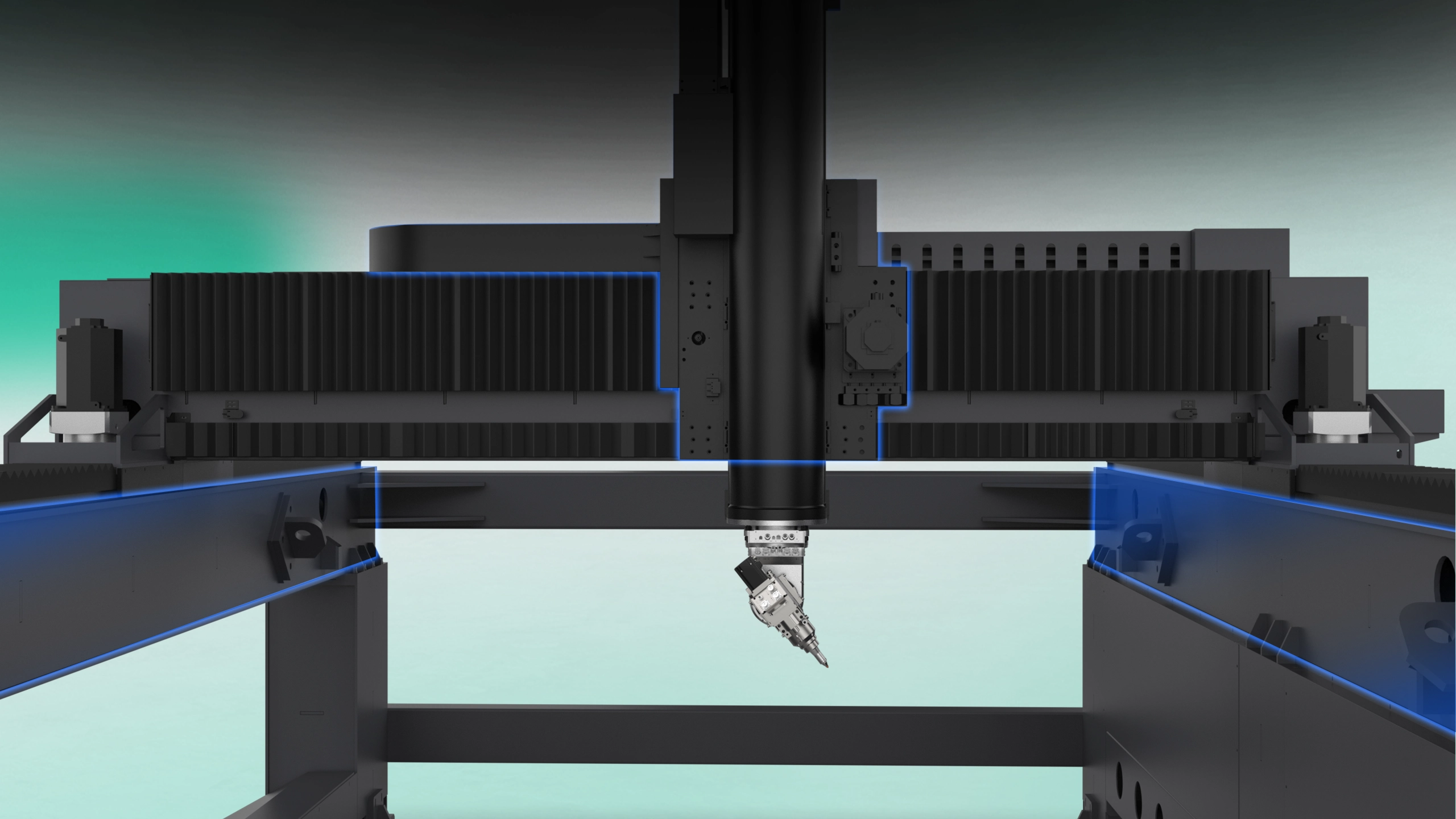

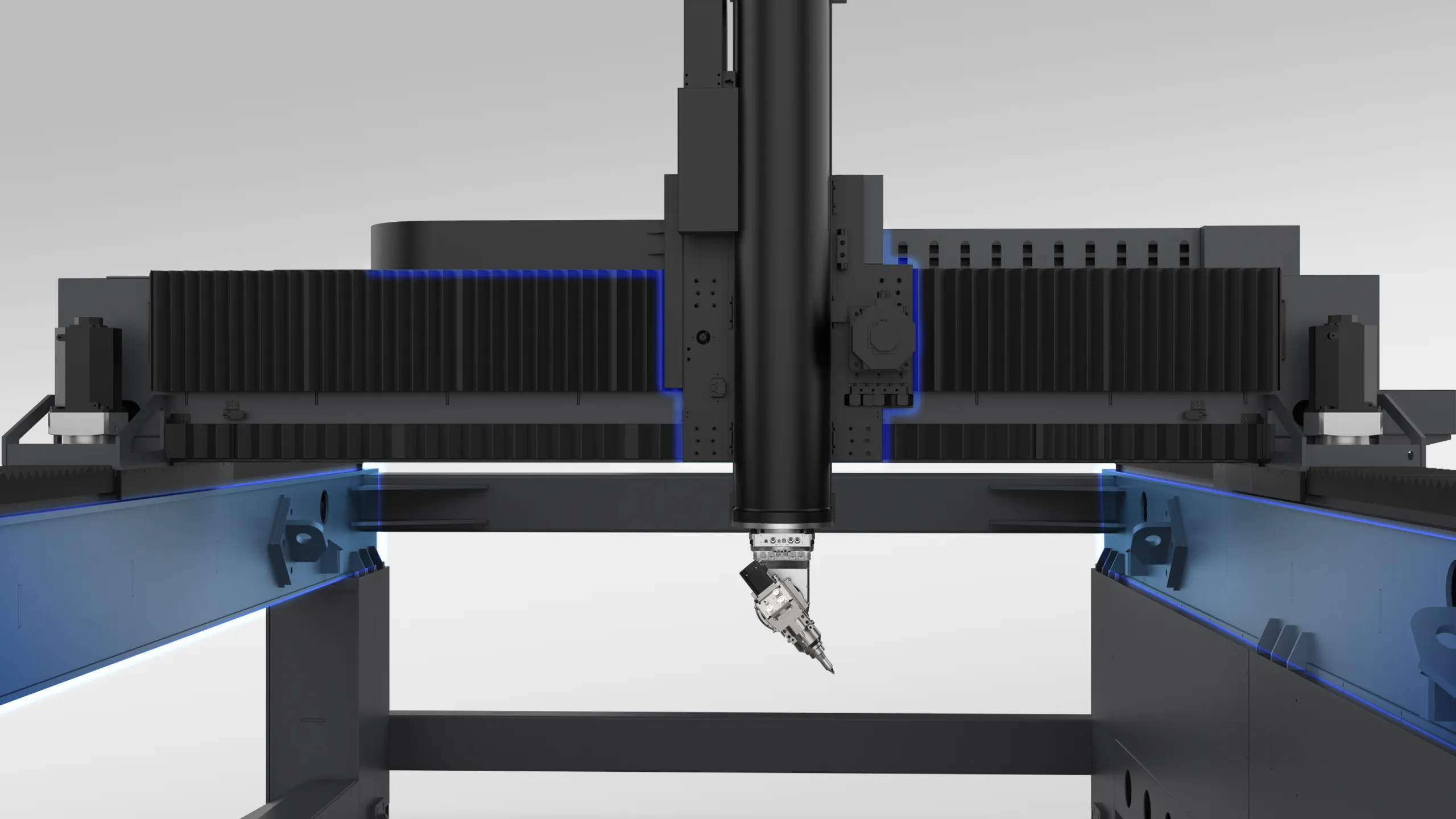

Base da Máquina de Alta Rigidez, Desempenho Dinâmico Excepcional
Projetada com uma estrutura de pórtico superior e um corpo principal integralmente soldado em chapas de aço de alta resistência, esta máquina aumenta significativamente a rigidez geral e a estabilidade dinâmica, fornecendo uma base sólida para processamento de alta carga.

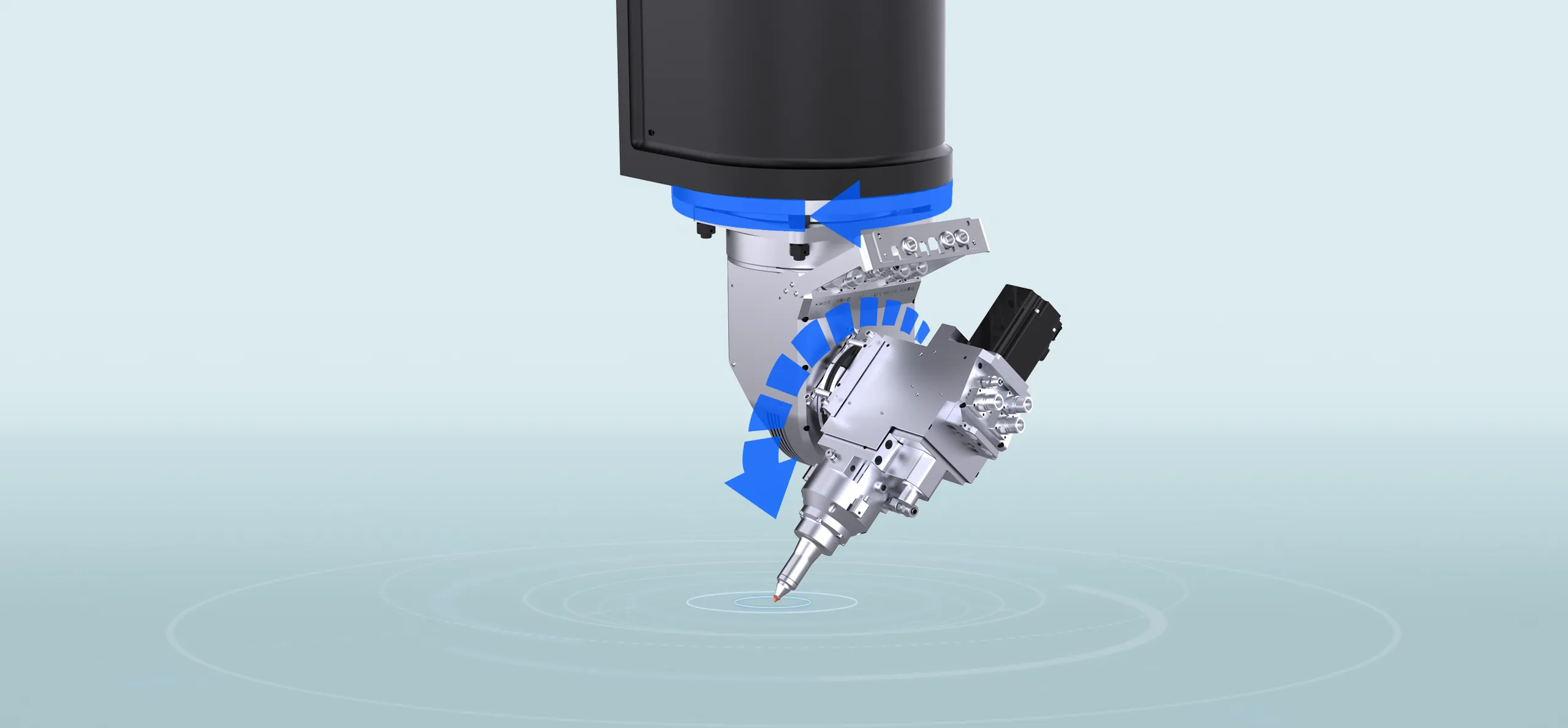

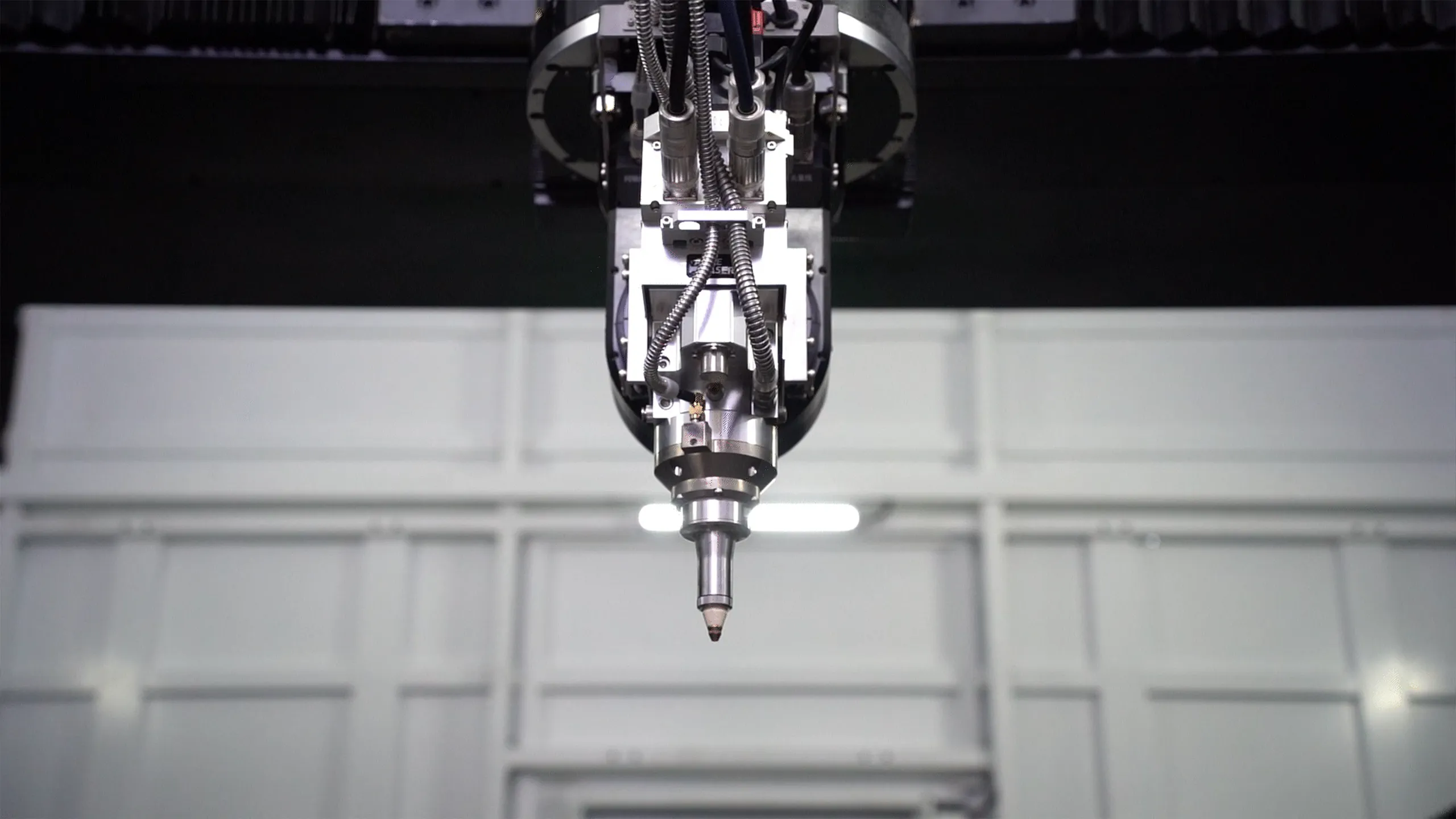

Corte Simultâneo de 5 Eixos, Flexível e Eficiente
Equipado com um cabeçote de corte óptico 3D integrado de alta velocidade e alta precisão, ele suporta movimento simultâneo de 5 eixos. O cabeçote do laser pode girar infinitamente a 360° e atingir oscilação bidirecional de ±135°, permitindo cortes eficientes de diversas superfícies curvas complexas e materiais com formatos especiais.

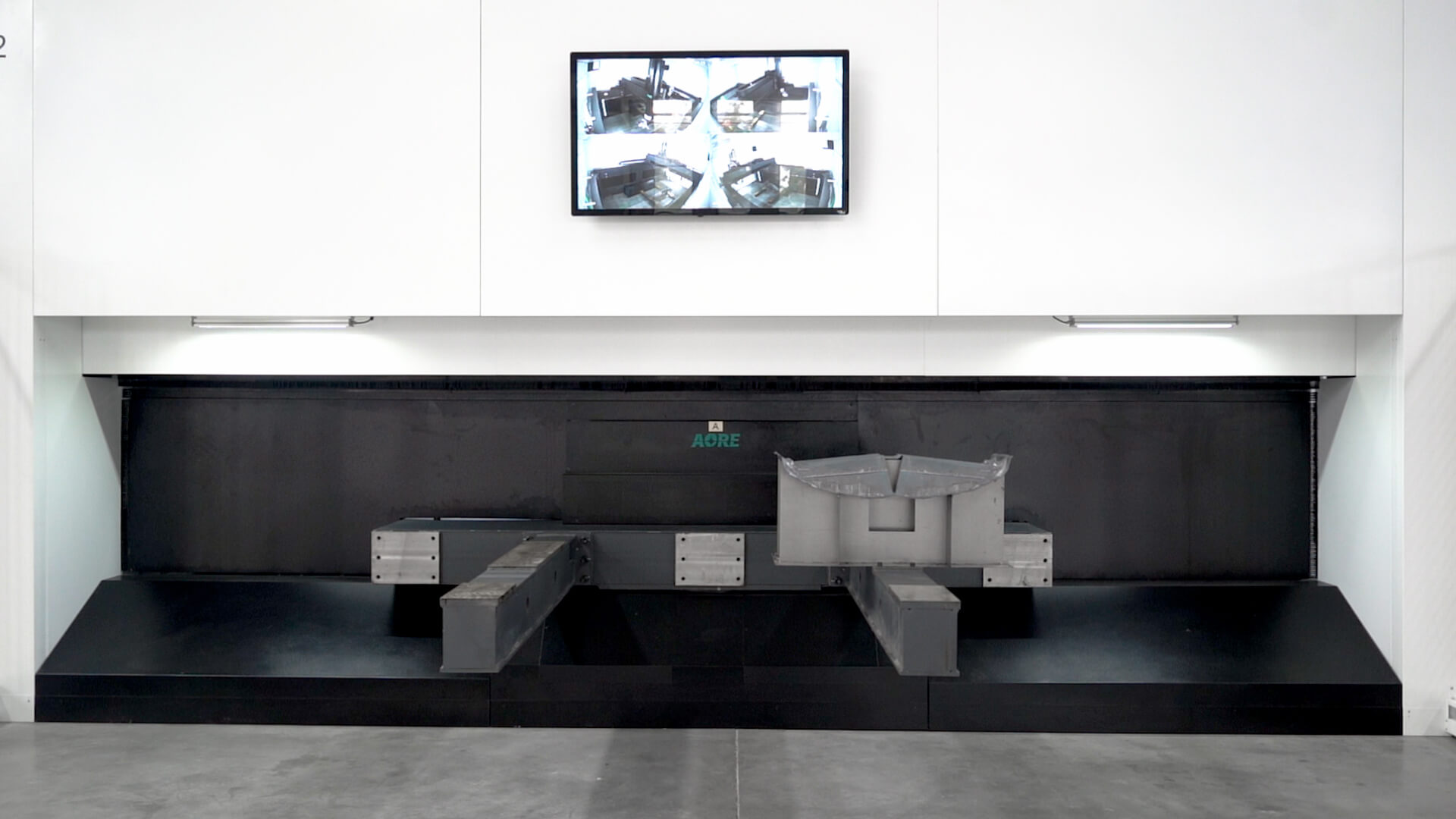

Design de Estação Dupla, Eficiência Dobrada
Equipado com uma mesa rotativa de estação dupla de alta precisão, ele realiza a troca de estações em ≤3 segundos e precisão de posicionamento de ±15". Isso permite corte e carga/descarga simultâneos, dobrando efetivamente a eficiência do processamento.

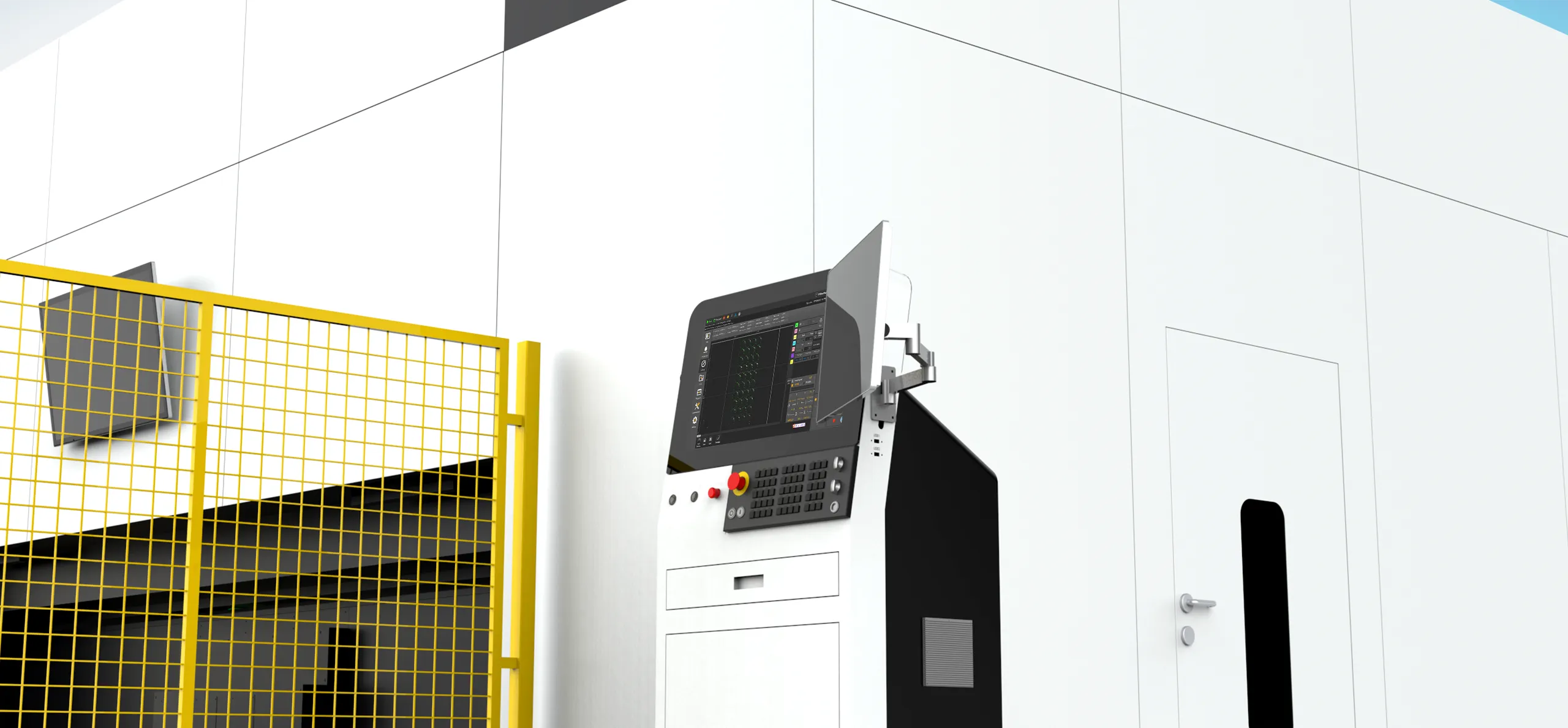

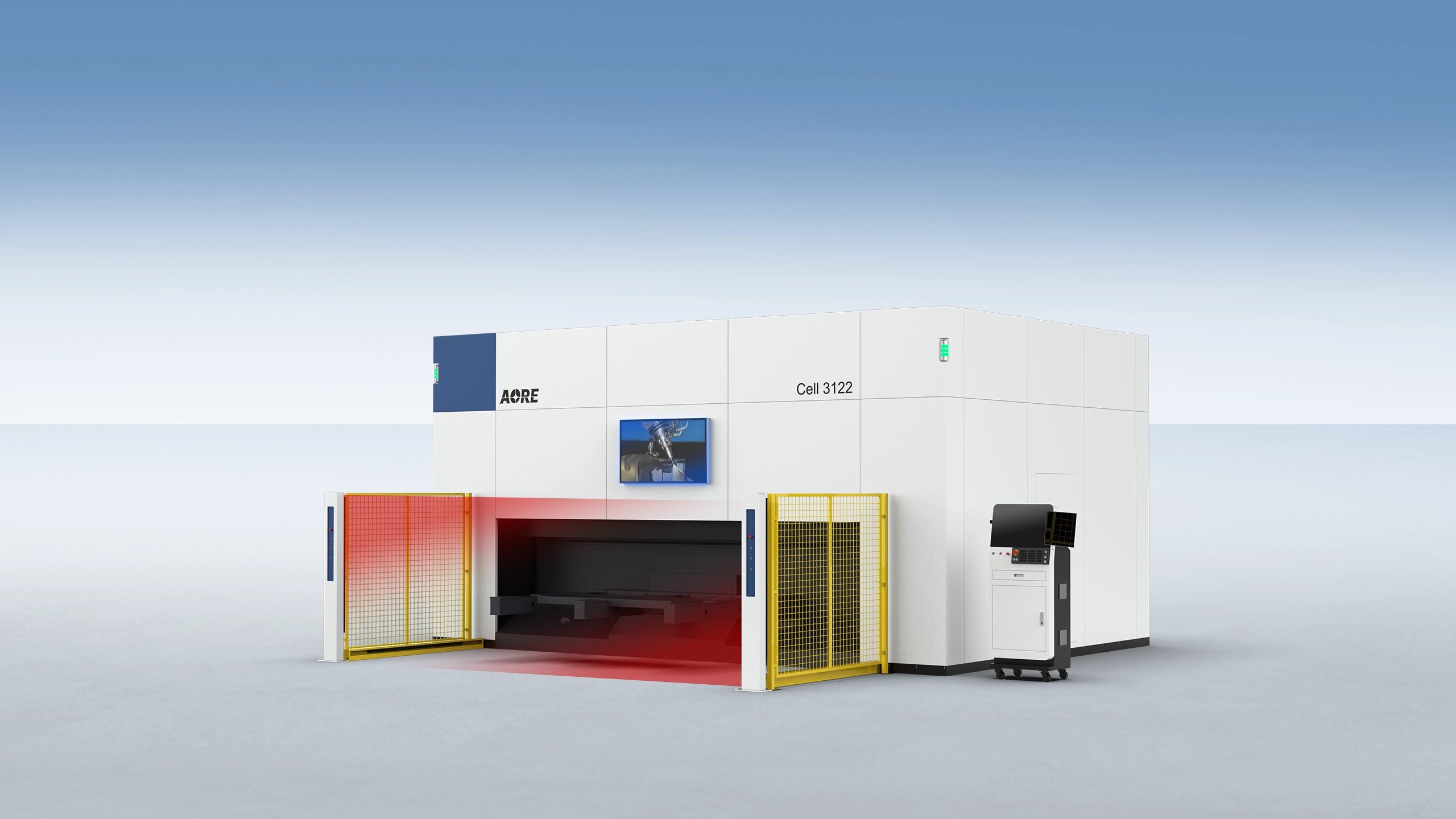

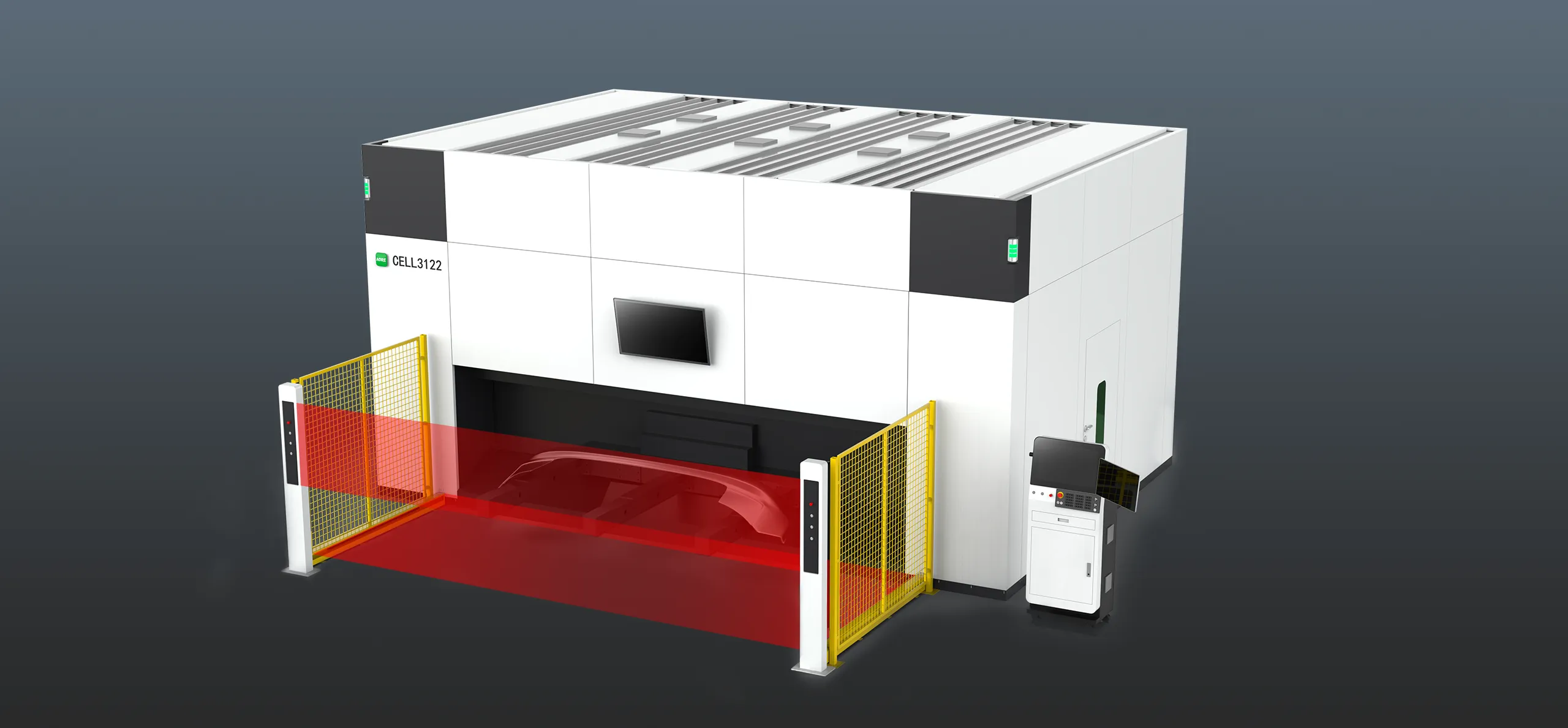

Múltiplas Proteções para Segurança e Conformidade
A máquina garante a segurança por meio de uma tampa protetora totalmente fechada e cortinas de luz de segurança duplas superior/inferior, criando um sistema de proteção abrangente. Ela também é equipada com um sistema duplo de remoção de pó com prensa superior e sucção inferior, que remove com eficiência os vapores de usinagem e garante totalmente a saúde do pessoal e a segurança do equipamento.
Foco Automático Inteligente para Adaptação a Materiais de Espessuras Múltiplas
O cabeçote do laser possui foco automático adaptável, selecionando automaticamente a posição focal ideal com base na espessura do material. Isso garante foco preciso contínuo durante o corte dinâmico, garantindo resultados de alta qualidade em diversas condições de trabalho.
Aplicações
Fabricação automotiva
Aeroespacial
Equipamentos de construção
Fabricação de moldes e matrizes
Estrutura de aço
Parâmetros técnicos
| Modelo | CELL3122 |
|---|---|
| Deslocamento (comprimento * largura * altura) | 3100mmx2200mmx680mm |
| precisão de posicionamento | ±0.03mm |
| deslocamento do eixo A | ±135° |
| deslocamento do eixo C | Nx360° |
| velocidade máxima de corrida | 140m/min |
| aceleração máxima | 1G |
